Бетоносмеситель Shacman 12 м3

Шасси: Shacman
Тип оси: 6x4
Цвет: необязательный
Объем: 8-12 м / сут;
Вождение: влево / вправо
Эмиссия: EURO 4

Количество:
  • JSX1314CMT06
  • JSX
  • 9950 * 2490 * 3950 (мм)

官 网 标题 模板

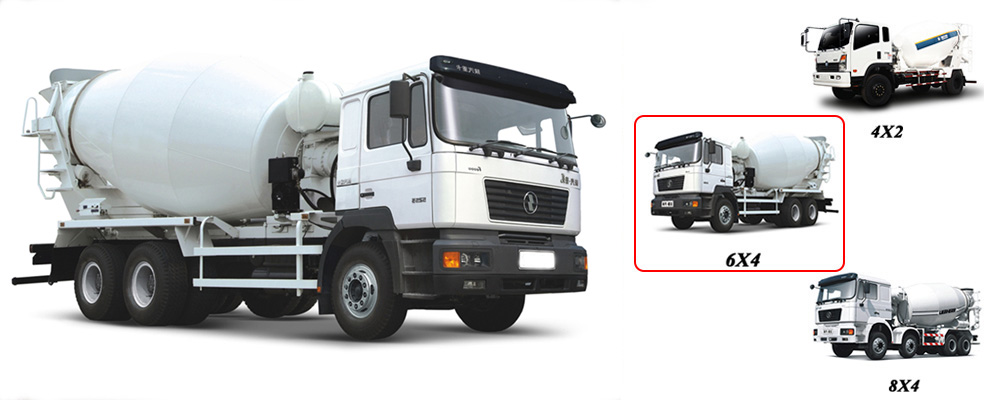

Бетоносмеситель Shacman 1

官 网 标题 模板

[Хорошо разработан для удовлетворения индивидуальных потребностей]

** 1 **Полностью интегрированный в клиент персонализированный спрос и удобная концепция дизайна, которая является высококачественной продукцией бетоносмесительного транспортного оборудования.

** 2 **Сильная мощность, низкий расход топлива, высокая способность подниматься, Сильная гибкость и применимость, более низкая остаточная скорость разгрузки, большой объем, высокая эффективность.

** 3 **Смешивание корпуса и листа производится из специальной плиты для измельчения мелкого зерна, интегральной дорожки качения, которая может гарантировать более длительный и достаточный срок службы.

** 4 **Смешивающий лист имеет отличную функцию смешивания, чтобы сделать законченный бетон более равномерно и поддерживать качество бетона. Высокая прочность, ударная вязкость, минимизирующая вибрацию.

** 5 **Четвертая ось, использующая американскую запатентованную техническую пневматическую подвеску, может свободно поднимать и опускать подъемную ось в соответствии с весовой и дорожной средой

官 网 标题 模板

Параметры цементного смесителя
Название транспортного средства Бетоносмеситель Shacman Код транспортного средства
Тип двигателя WP-336HP-State5 водоизмещение 11596 мл
измерение 9950 * 2490 * 3950 мм Стандарт выгрузки Государство 5
Общая масса 25000 кг Весенние фильмы 13/14/12
Снаряженная масса 11815 кг Макс. Масса брутто 12990 кг
Нагрузка на ось 6500/6500/18000 кг Колесная база 3975 + 1350 мм
Количество осей 3 Ось & nbsp; (6X4) Максимальная скорость 83 км / ч
коробка передач Быстрый 9 Передний и задний мост F-9t / R-16t * 2
Количество шин 10 + 1 Размер шин 12.00R20
Передний трек 1986/1940 мм Задняя часть 1860/1860 мм
Параметры смесительного барабана
Материал смесительного барабана Сталь легированная Материал поверхности барабана Mn-сталь-16, легированная сталь-6 мм
Материал смесительного лезвия Baosteel-520, легированная сталь-5 мм Материал смесительной головки Сплавная сталь-8 мм
Сокращение Германия-ZF / Bonfiglioli / PMP Гидравлическая система Rexroth / Eaton / US Sauer / PMP
Водная система 300L (пневматическое водоснабжение) Система охлаждения OBCC
Скорость подачи ≥3 & mbs; m & sup3; / мин Скорость разряда ≥2 & nbsp; m & sup3; / мин
Остаточная ставка сброса ≤0.5% Рабочий режим Обе стороны и кабины
Объем выпуска Adjustable Устройство безопасности Добавить устройство для приема утечки

[СОВЕТ: Параметры являются только общей конфигурацией.Если у вас есть особые требования, мы можем предоставить вам индивидуальные услуги.]

Бетоносмеситель-САПР

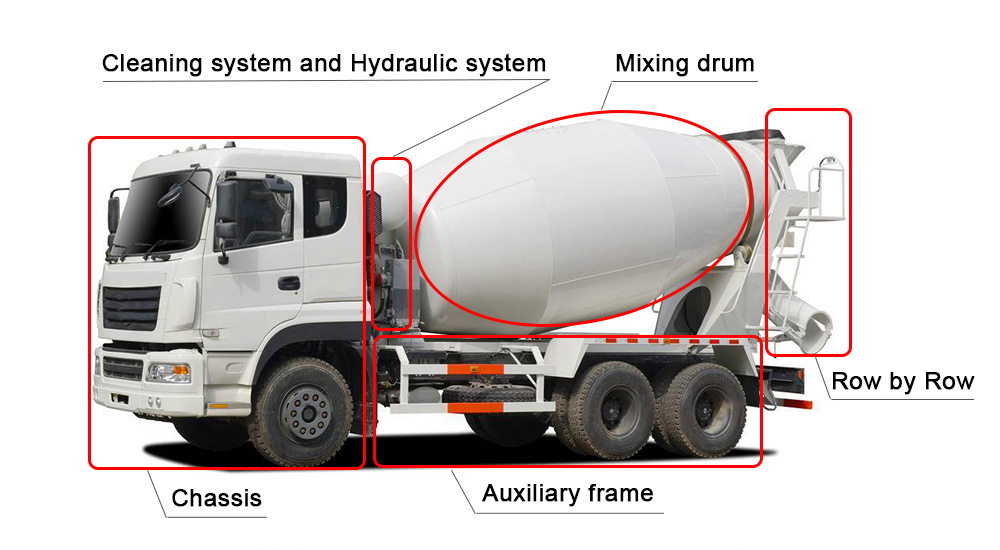

Shacman бетономешалка 2

Шасси

В смесителе много шасси, таких как HOWO, CAMC, FOTON, Dongfeng и т. Д. Маленький квадратный смеситель использует режим движения 4X2, который является режимом движения более крупного смесителя 6X4 и 8X4.

Вспомогательная рама
Он в основном состоит из главной балки, передней части и задней части, которая играет роль соединения балки шасси и поддержки смесительного барабана.

Система очистки
В основном это водяной бак, манометр, клапан и трубопровод. Основная функция заключается в чистке смесительного барабана, а система очистки также оказывает охлаждающее воздействие на гидравлическую систему.

Гидравлическая система

двигатель, приводимый в действие экстрактором, преобразуется в гидравлическую энергию, а затем мощность двигателя представляет собой механическую энергию, а редуктор приводит в движение смесительный барабан для вращения.

Смесительный барабан
Самая важная часть автомобиля, большая часть смесительного барабана ИСПОЛЬЗУЕТ легкий тон. Смесительный барабан загружен бетонными контейнерами.Внутренняя стенка цилиндра заполнена спиральными лезвиями, и бетон неотделим от лезвия в процессе перемешивания и перемещения.

Строка по строке
Он расположен в задней части автомобиля, который состоит из подающего бункера, бункера, главного разгрузочного желоба, вспомогательного разгрузочного желоба и кронштейн фиксации стержня.

Бетоносмеситель грузовик-PDF

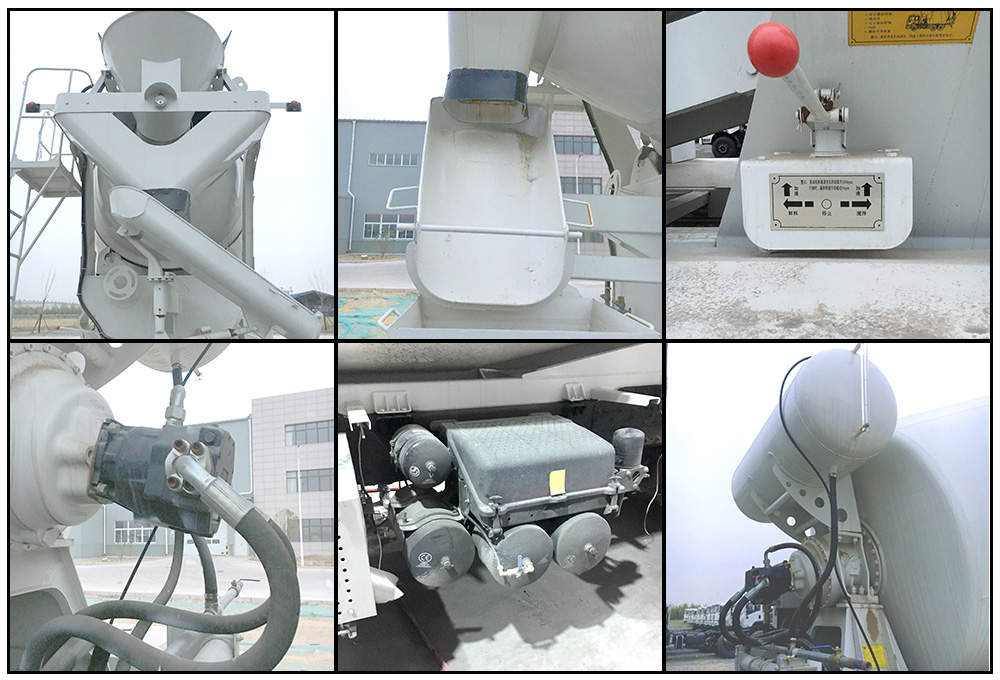

бетономешалка 3

О деталях:

1.Редуктор скорости и гидравлическая система являются международными брендами, поэтому несущая способность сильна и уровень отказов является низким. Бак более стабилен, скорость разряда быстрее и остаточная скорость теперь!

2.Для производства высококачественного продукта очень важны детали. Важные части, которые мы используем, такие как двигатели, гидравлические насосы и редукторы скорости, являются известными брендами в Китае и даже в мире.
